Основание катапульты с болтами

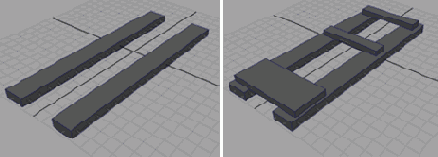

Рисунок 5.16. Основание катапульты с болтами
Сохраните файл. Готовая версия основания катапульты находится в файле catapult_vl.mb на прилагаемом к книге компакт-диске. А вот как может выглядеть процесс создания болтов:
- Создайте полигональную сферу. В окне проекции Front (Вид спереди) в режиме редактирования граней выделите нижние две трети сферы и удалите их. Продублируйте полученный объект нужное число раз и поместите на пересечении элементов основания.
- Обрезать нижнюю часть полигональной сферы можно и с помощью инструмента Cut Faces Tool (Инструмент разрезания граней). Выделите сферу и щелкните на квадратике, расположенном справа от одноименной команды в меню Edit Polygons (Правка полигонов). Установите флажок Delete the Cut Faces (Удалить отрезаемые грани) в появившемся окне диалога.
6. Сгруппируйте элементы основания катапульты и болты в логическом порядке (см. Рисунок 5.16).
ВНИМАНИЕ
Время, потраченное на систематизацию объектов сцены, окупиться позднее, при их анимации.
